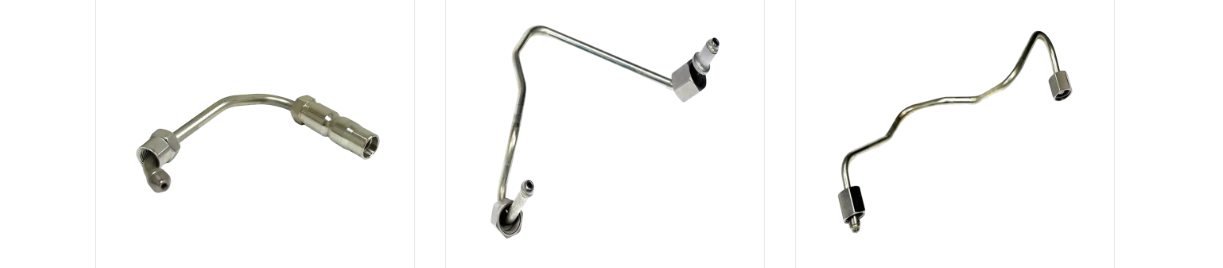

Apa Itu a Talian Penyuntik Bahan Api

Talian penyuntik bahan api, juga dirujuk sebagai paip suntikan bahan api, ialah tiub logam tegar yang membawa bahan api bertekanan dari pam tekanan tinggi atau rel biasa ke setiap penyuntik bahan api, mengekalkan tekanan dan kadar aliran yang diperlukan oleh proses pembakaran. Paip tidak menghasilkan tekanan itu sendiri, ia menghantar tekanan yang dijana ke hulu sambil menahan pengembangan, keletihan getaran, dan denyutan tekanan berulang.

Dalam enjin diesel moden yang dibina di sekeliling rel biasa atau seni bina pam pengedar, paip ini beroperasi di bawah kitaran tekanan berulang yang boleh melebihi 2000 bar dalam sistem pengeluaran semasa, dengan beberapa platform canggih direka untuk tekanan yang menghampiri 2700 bar. Oleh kerana talian mengalami lonjakan tekanan ini berjuta-juta kali merentasi selang servis biasa, ketebalan dinding, jejari lentur dan keadaan permukaan dalaman direka bentuk di sekitar hayat keletihan dan bukannya satu penarafan tekanan pecah sahaja.

Ciri-ciri Teras

Menyambungkan pam tekanan tinggi atau rel biasa terus ke badan penyuntik
Memindahkan bahan api yang dianggap sebagai cecair tidak boleh mampat tanpa pengembangan yang boleh diukur
Dibentuk melalui lenturan CNC supaya geometri tiub sepadan dengan titik pelekap yang tepat pada blok enjin
Dihasilkan daripada tiub keluli kerja sejuk yang dinilai untuk kitaran keletihan tekanan tinggi yang berulang

Fungsi Teras Paip Suntikan Bahan Api

Paip suntikan bahan api melakukan beberapa kerja pada masa yang sama, dan setiap satu mempengaruhi cara enjin dihidupkan, melahu dan bertindak balas di bawah beban.

Penghantaran Bahan Api

Tugas utama talian adalah mengalihkan isipadu bahan api bermeter dari alur keluar pam ke salur masuk penyuntik tanpa kehilangan, pengudaraan atau kelewatan, memadankan keluaran talian penyuntik bahan api kepada pemasaan penyuntik supaya setiap silinder menerima volum yang sama mengikut jadual.

Penghantaran Tekanan Tinggi

Paip perlu menghantar pancang tekanan yang dihasilkan oleh pam atau rel tanpa mengembang atau menyerap tenaga yang sepatutnya mencapai muncung penyuntik. Walaupun sedikit pengembangan anjal dalam dinding tiub boleh melambatkan pembentukan tekanan pada hujung penyuntik, kesan yang digambarkan oleh jurutera sebagai kehilangan kecekapan isipadu.

Ketepatan Masa Suntikan

Oleh kerana bahan api dianggap tidak boleh mampat, pemindahan gelombang tekanan melalui talian berlaku dalam pecahan milisaat. Sebarang variasi dalam panjang paip, diameter dalaman atau kekakuan dinding antara silinder boleh mengalihkan sedikit masa suntikan dari satu silinder ke silinder yang lain, jadi pasukan kejuruteraan menentukan panjang talian penyuntik bahan api yang sepadan dan laluan bengkok merentasi tebing silinder di mana-mana susun atur membenarkannya.

Sokongan untuk Atomisasi

Penghantaran tekanan yang stabil pada muncung penyuntik inilah yang membolehkan bahan api mengatomkan ke dalam corak titisan halus yang diperlukan oleh pembakaran. Apabila paip suntikan bahan api haus, retak atau bersaiz kecil, tekanan pada muncung menurun dan kualiti pengabusan jatuh, yang biasanya kelihatan sebagai terbiar kasar, permulaan sejuk yang lebih keras, atau peningkatan asap ekzos.

Jenis Talian Penyuntik Bahan Api

Talian penyuntik bahan api biasanya dikumpulkan mengikut struktur dinding dan oleh platform enjin ia direka bentuk untuk berfungsi.

Klasifikasi umum saluran penyuntik bahan api dan struktur paip suntikan bahan api
taip	Struktur	Aplikasi Biasa
Paip Dinding Tunggal	Satu dinding keluli ditarik sejuk berterusan	Kereta penumpang dan enjin diesel ringan
Paip Dinding Berganda (Dupleks).	Dua lapisan sejuk dibentuk menjadi satu dinding untuk menambah margin pecah	Enjin trak tugas berat, bas dan luar lebuh raya
Paip Terawat Autofrettage	Dinding tunggal pra ditekankan secara dalaman melalui tekanan lampau terkawal	Sistem rel biasa melebihi 2000 bar
Paip Berperisai / Berlengan	Tiub standard dipasang dengan lengan luar pelindung pada titik haus	Enjin dengan laluan ketat berhampiran komponen bergerak

Klasifikasi mengikut Aplikasi

Talian penyuntik bahan api diesel kenderaan penumpang
Paip suntikan bahan api kenderaan komersial ringan
Talian penyuntik trak berat dan bas
Barisan jentera pertanian dan pembinaan
Talian enjin marin dan perindustrian
Barisan penyuntik set penjana

Struktur Talian Penyuntik Bahan Api

Pemasangan talian penyuntik bahan api siap dibina daripada lebih daripada satu tiub. Setiap hujung dibentuk dan dimesin untuk mengelak pada pam atau rel pada satu sisi dan penyuntik di sebelah yang lain, manakala bahagian tengah dibengkokkan ke jejari tertentu supaya ia membersihkan komponen enjin di sekeliling tanpa sentuhan.

Pandangan isometrik ringkas bagi pemasangan talian penyuntik bahan api antara pam atau badan rel dan penyuntik

Komponen Utama

Tempat duduk kon: hujung mesin yang membentuk pengedap logam ke logam terhadap pam atau alur keluar rel
Kacang kesatuan: benang pada stud alur keluar dan tarik tempat duduk kon ke dalam sentuhan pengedap
Badan tiub: bahagian galas beban antara kedua-dua hujung, dibentuk melalui lenturan CNC
Kacang lengan: pemasangan pada bahagian penyuntik yang mengikat hujung bertentangan
Lengan pelindung: lapisan luar pilihan ditambah di mana tiub sebaliknya akan bergesel dengan kurungan atau garisan berdekatan

Data Prestasi Talian Penyuntik Bahan Api

Angka di bawah meringkaskan julat tekanan yang biasa diperhatikan, taburan dimensi dan prestasi perbandingan merentas jenis paip. Ia dibentangkan sebagai titik rujukan umum dan bukannya spesifikasi untuk mana-mana model enjin tunggal.

Evolusi Tekanan Suntikan Merentas Generasi Sistem

Anggaran tekanan rel biasa dalam bar merentasi generasi sistem berturut-turut

Tekanan Operasi Biasa mengikut Aplikasi

Diesel Kereta Penumpang

2000 bar

Kenderaan Komersil Ringan

2200 bar

Lori dan Bas Sederhana / Berat

2500 bar

Pertanian dan Pembinaan

2200 bar

Enjin Marin dan Perindustrian

1800 bar

Julat tekanan operasi atas biasa mengikut platform enjin, dinyatakan dalam bar

Taburan Diameter Luar Biasa

6 mm, 15%

8 mm, 35%

10 mm, 30%

12 mm, 15%

14 mm, 5%

Bahagian relatif saiz diameter luar yang biasa digunakan merentasi aplikasi talian penyuntik bahan api

Perbandingan Prestasi Merentas Jenis Paip

Paip Ditarik Sejuk Piawai Paip Terawat Autofrettage Paip Dupleks / Dinding Berganda

Perbandingan relatif jenis paip merentas lima atribut prestasi, dijaringkan pada skala lima mata

Bahan dan Proses Pembuatan

Pilihan bahan dan kaedah pembentukan mempengaruhi berapa lama talian penyuntik bahan api bertahan di bawah kitaran tekanan berulang.

Bahan biasa digunakan untuk saluran penyuntik bahan api dan pengeluaran paip suntikan bahan api
bahan	Ciri Biasa	Penggunaan Biasa
Keluli Karbon	Dilukis sejuk, kekuatan tegangan tinggi, menjimatkan kos	Kereta penumpang dan aplikasi tugas ringan
Keluli Aloi	Rintangan keletihan yang lebih tinggi melalui unsur pengaloian	Sistem diesel tugas sederhana dan berat
Keluli Tahan Karat	Rintangan kakisan yang kuat dalam persekitaran lembap atau marin	Enjin peralatan marin, perindustrian dan luaran

Pembentukan Sejuk dan Autofrettage

Dengan menggunakan tekanan dalaman terkawal pada tiub semasa pemprosesan, ubah bentuk plastik berlaku pada dinding dalam, mewujudkan tekanan mampatan sisa. Tekanan baki ini mengimbangi tegasan tegangan yang dijana semasa tekanan operasi biasa, yang meningkatkan hayat keletihan dan meningkatkan margin tekanan pecah paip suntikan bahan api siap.

Lenturan CNC dan Kawalan Dimensi

Peralatan lenturan tiub CNC membentuk geometri tiga dimensi bagi setiap garisan penyuntik bahan api supaya ia sepadan dengan titik pelekap pada reka bentuk enjin tertentu, membantu tempat duduk bahagian siap dengan betul tanpa tekanan tambahan pada titik sambungan.

Aplikasi Talian Penyuntik Bahan Api dan Paip Suntikan Bahan Api

Talian penyuntik bahan api direka bentuk di sekitar ruang penghalaan, kitaran tugas dan persekitaran operasi platform yang mereka sediakan.

Kereta diesel penumpang: jejari selekoh padat agar sesuai dengan ruang enjin jarak roda pendek
Van komersial ringan dan pikap: talian dipadankan dengan melahu kitaran tugas yang lebih tinggi dan menghentikan penggunaan mula
Trak dan bas tugas sederhana dan berat: garisan diameter luar yang lebih besar dinilai untuk kitaran tekanan lanjutan
Jentera pertanian dan pembinaan: talian dihalakan untuk bertolak ansur dengan habuk, getaran dan perubahan suhu yang luas
Enjin marin dan industri: garisan yang ditentukan dengan rintangan kakisan tambahan untuk persekitaran operasi yang lembap
Set penjana dan peralatan kuasa pegun: talian bersaiz untuk tugas berterusan dan bukannya kitaran beban berubah-ubah

Keupayaan Pengilangan untuk Talian Penyuntik Bahan Api

Kemudahan pengeluaran yang beroperasi sebagai pengeluar paip penyuntik bahan api biasanya menggabungkan lenturan tiub CNC, pembentukan sejuk dalaman, dan pemesinan ketepatan di bawah satu bumbung supaya toleransi dimensi kekal konsisten daripada prototaip pertama melalui volum pengeluaran penuh. Kemudahan yang dibina di sekeliling skop ini lazimnya beroperasi merentasi puluhan ribu meter persegi dan memasangkan pusat lenturan tiub automatik dengan talian pateri dan kimpalan khusus untuk memastikan program talian penyuntik bahan api OEM pada satu laluan pengeluaran yang boleh dikesan.

Peralatan Pengeluaran Biasa

Mesin lentur paip automatik sepenuhnya CNC berbilang untuk geometri tiga dimensi yang tepat
Mesin membentuk dalaman hidraulik meliputi julat diameter yang luas
Kimpalan laser automatik dan sel robot kimpalan untuk kualiti sendi yang konsisten
Pusat pemesinan berskala besar untuk pembentukan hujung, tempat duduk kon dan pemotongan benang
Kawasan ujian dan pemeriksaan khusus untuk pemeriksaan dimensi dan tekanan

Kemudahan yang disediakan dengan cara ini diposisikan untuk menyokong kedua-dua perhubungan pembekal paip penyuntik bahan api diesel untuk pengedaran selepas pasaran dan peranan pengeluar paip penyuntik rel biasa untuk platform OEM, memandangkan barisan proses pembentukan tiub dan autofrettage yang sama boleh bertukar antara konfigurasi dupleks, dinding tunggal dan berperisai tanpa pelaburan perkakas yang berasingan. Bagi pembeli yang menyelidik rantaian bekalan pengeluar paip suntikan bahan api yang berpangkalan di China, gabungan penyelidikan dan pembangunan dalaman, proses pembentukan terkawal dan ujian makmal bersepadu secara amnya adalah yang menentukan sama ada pembekal paip bahan api tekanan tinggi boleh menahan toleransi yang ketat sepanjang pengeluaran berulang.

Pertimbangan Pemasangan dan Penyelenggaraan

Pengendalian yang betul sebelum dan selepas pemasangan mempunyai kesan langsung pada berapa lama talian penyuntik bahan api berfungsi tanpa masalah.

Amalan Pemasangan

Ketatkan nat penyatuan mengikut turutan tork yang ditentukan untuk enjin, berfungsi dalam sekata, peringkat beransur-ansur dan bukannya satu tarikan berterusan
Sokong tiub sepanjang panjangnya dengan pengapit asal supaya beban getaran tidak tertumpu pada hujung pemasangan
Elakkan semula membongkok atau meluruskan garisan yang terbentuk di lapangan, kerana membentuk semula tiub yang dikerjakan dengan sejuk menghilangkan corak tegasan baki yang terbina dalam semasa pembuatan

Tanda Pemeriksaan dan Pakai

Rembesan bahan api atau sisa basah di sekitar kawasan nut kesatuan
Kelihatan permukaan retak berhampiran tempat duduk kon atau pada puncak selekoh
Pitting permukaan atau perubahan warna pada garisan yang terdedah kepada kelembapan atau garam jalan
Permulaan terbiar kasar atau sejuk keras yang bertambah baik setelah tekanan rel diperiksa

Pengendalian Penyimpanan

Apabila saluran penyuntik bahan api disimpan sebelum pemasangan, mengekalkan penutup hujung pelindung di tempatnya dan tiub di kawasan yang kering dan stabil suhu mengurangkan kemungkinan kakisan permukaan berkaitan kelembapan sebelum bahagian tersebut sampai ke enjin.

Soalan Lazim

S1: Apakah itu talian penyuntik bahan api

Talian penyuntik bahan api ialah paip tekanan tinggi yang memindahkan bahan api dari pam suntikan atau rel biasa ke penyuntik, mengekalkan tekanan yang diperlukan untuk penyuntik membuka dan menghantar bahan api mengikut jadual.

S2: Apakah yang dilakukan oleh paip penyuntik bahan api

Ia mengendalikan penghantaran bahan api, penghantaran tekanan tinggi dan ketepatan suntikan, memastikan isyarat tekanan daripada pam atau rel konsisten sehingga ke muncung penyuntik.

S3: Bagaimanakah talian penyuntik diesel berfungsi

Talian menghantar tekanan bahan api dengan kelewatan yang minimum, menyokong pemasaan suntikan yang tepat dan membantu penyuntik menghasilkan corak semburan atom halus pada saat suntikan.

S4: Bahan apa yang diperbuat daripada paip penyuntik bahan api

Bahan biasa termasuk keluli tahan karat, keluli karbon dan keluli aloi, dipilih berdasarkan penilaian tekanan, keperluan keletihan dan persekitaran operasi enjin.

S5: Berapa kerap saluran penyuntik bahan api harus diperiksa

Pemeriksaan visual rutin pada setiap selang servis adalah tipikal, memeriksa resapan pada kelengkapan, permukaan retak berhampiran selekoh, dan kakisan pada permukaan luar.

S6: Bolehkah saluran penyuntik bahan api dibaiki atau harus diganti

Oleh kerana paip bergantung pada corak tegasan baki dalaman tertentu, garisan yang menunjukkan keretakan, ubah bentuk atau kebocoran biasanya diganti dan bukannya dibentuk semula atau dibaiki.

S7: Apakah yang menyebabkan saluran penyuntik bahan api bocor atau retak

Keletihan tekanan berulang, kelengkapan longgar atau lebih ketat, getaran getaran terhadap komponen berdekatan, dan kakisan adalah punca yang paling biasa.

S8: Adakah saluran penyuntik bahan api sama untuk enjin petrol dan diesel

Tidak, sistem rel biasa diesel dan pam biasanya beroperasi pada tekanan yang jauh lebih tinggi daripada sistem suntikan terus petrol, jadi ketebalan dinding garisan dan pemilihan bahan berbeza dengan sewajarnya.
